工业与民用中、小型锅炉烟气除尘
1．中、小型锅炉的特点
中、小型锅炉主要指蒸发量为220t／h及其以下的燃煤(或燃煤与气、油、垃圾等混烧)锅炉。
与电厂的大型锅炉相比，中、小型锅炉可能存在下列不足：
1)燃烧时空气供应不够充分；。
2)锅炉结构不如大型锅炉完备；
3)炉膛温度偏低；
4)空气与可燃气体混合不良：
5)燃烧反应时间不够。
由于上述原因，往往导致燃料在炉膛内燃烧不充分，产生黑烟。
另外，中、小型锅炉的燃煤往往煤质较差，含硫量高、灰分高，排尘量大。
2．工程实例
【常源机械除尘实例1】某厂90t／h循环流化床锅炉烟气除尘。
重庆某化纤公司热电厂一台90t／h循环流化床锅炉，采用分室低压脉冲袋式除尘器净化锅炉烟气。其烟尘特性见表1。
表1 90t/h循环流化锅炉烟尘特性
| 名称 | 参数 | ||||
| 烟气量／(m3／h) | 230000 | ||||
| 烟气温度／℃ | 150～195 | ||||
| 烟气含氧量(％) | 5 | ||||
| 含尘浓度／(g／m3)(标准状态) | 26 | ||||
| 烟尘成分(％) | Si02 | Al2O3 | Fe2O3 | CaO | MgO |
| 51.04 | 18.85 | 3.76 | 9.49 | 1.4 | |
烟气净化系统如图13—47所示。

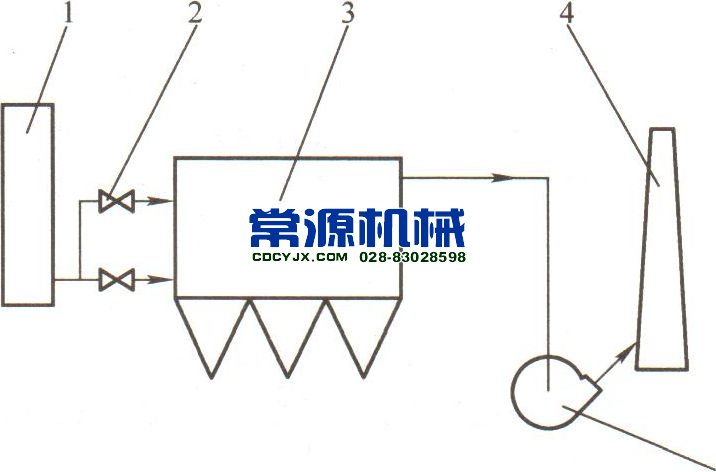

图1 90t／h循环流化锅炉烟气除尘系统
1一锅炉2一旁路阀3一袋式除尘器4一烟囱5一风机
袋式除尘器采取集合烟道分流措施，设置了旁路阀。滤袋材质采用PPs针刺毡。袋式除尘器主要规格和参数见表2。
表2 袋式除尘器主要规格和设计参数
| 名称 | 参数 |
| 处理烟气量／(m3／h) | 230000 |
| 入口烟气温度／℃ | <180 |
| 滤袋材质 | PPS针刺毡 |
| 滤袋尺寸(直径×长度)／mm | φ130×6000 |
| 过滤面积／m2 | 3420 |
| 过滤速度／(rn／min) | 1．1 |
| 设备阻力／Pa | ≤1200 |
| 除尘器漏风率(％) | ≤3 |
该除尘系统于2006年5月竣工投产，数年中一直运行正常。经测试，粉尘排放浓度为34.6mg／m。(标准)，设备漏风率为0.6％，滤袋使用2年多时仍未发现破损。由于该除尘系统的示范作用，自2007年起，该厂另两台75t／h锅炉的除尘器改造项目，以及新建的两台240t／h锅炉，均采用袋式除尘器，并分别建成投产。
【常源机械除尘实例2】南充某公司2×130t／h循环流化床锅炉烟气除尘。
南充某电力公司新建两台130t／，h循环流化床锅炉，为了满足国家新颁布的环保标准要求，决定采用袋式除尘器。
1)锅炉参数
①锅炉型式：YG-130／3.82-M7循环流化床锅炉；
②额定蒸发量：130t/h；
③设计煤种飞灰量：10.33t／h；
④每台锅炉烟气量：290000m3／h；
⑤进口烟尘浓度：52g/m3(标准状态)；
⑥烟气温度：120～180℃(最高200℃)；
⑦烟气含氧量<10％。
2)燃煤：燃煤为混合煤，设计为劣质煤68％，中煤32％。煤质分析结果见表3，
灰分成分分析见表4。
表3 煤质分析
| 名称 | 符号 | 设计煤种 |
| 收到基水分(％) | Mt | 8 |
| 收到基灰分(％) | Aar | 53.77 |
| 收到基挥发分(％) | Var | 14.9l |
| 接收基碳(％) | Car | 31.19 |
| 接收基氢(％) | Har | 1.83 |
| 接收基氧(％) | Oar | 4.03 |
| 接收基氮(％) | Nar | 0.38 |
| 接收基硫(％) | Sar | 0.80 |
| 收到基低位发热量MJ／kg | Qnet.ar | 12.20l |
表4 灰分成分分析
| 项目 | 符号 | 中煤 | 劣质煤 |
| 二氧化硅(％) | SiO2 | 67.46 | 64.34 |
| 三氧化二铝(％) | Al2O3 | 20.35 | 22.04 |
| 三氧化二铁(％) | Fe2O3 | 3.96 | 4.89 |
| 氧化钙(％) | CaO | 1.46 | 0.51 |
| 氧化镁(％) | MgO | 1.31 | 1.71 |
| 氧化钠(％) | Na2O | 0.2 | 0.26 |
| 氧化钾(％) | K2O | 2.34 | 4．2 |
| 三氧化硫(％) | SO3 | 0.64 | 0.34 |
| 二氧化钛(％) | TiO2 | 1.54 | 1.1 |
3)袋式除尘器：采用长袋低压脉冲袋式除尘器，PPS滤袋。设有旁路，当出现爆管或烟气温度超过200℃时，旁路自动开启。袋式除尘器主要规格和参数见表5。
表5 袋式除尘器主要规格和设计参数
| 名称 | 参数 |
| 处理烟气量／(m3／h) | 290000 |
| 入口烟气温度／℃ | 120～180，最高200 |
| 滤袋材质 | PPS针刺毡 |
| 滤袋尺寸(直径×长度)／mm | φ5160×6500 |
| 过滤面积／m2 | 4900 |
| 过滤速度／(rn／min) | 0.98 |
| 设备阻力／Pa | <1500 |
| 设备耐压／Pa | ±8000 |
| 除尘器漏风率(％) | ≤3 |
26mg／m3(标准状态)，阻力为900～1000Pa。
【常源机械除尘实例3】达州某钢铁公司自备电厂220t／h锅炉烟气除尘。
达州某钢铁公司热电总厂一台220t／h锅炉。原配备110m2三电场静电除尘器。由于粉尘排放浓度超标，改造为脉冲袋式除尘器。
与一般电厂锅炉不同，该锅炉采用原煤与高炉煤气混烧。烟气温度较高，连续运行温度超过170℃，最高可达220％：。
1)锅炉参数
①炉型式：SG-220／9.8-M295倒U型固态排渣煤粉炉；
②额定蒸发量：220t／h；
③燃料：山东枣庄混煤，掺烧(2．2～2．4)×104m3／h高炉煤气；
④锅炉燃煤量：28t／h(全煤)，24t/h(掺烧高炉煤气)；
⑤烟气量：500000m3／h；
⑥烟气温度：170～220'℃；
：烟尘浓度：22.6g/m3(标准状态)。
2)袋式除尘器：采用长袋低压脉冲袋式除尘器。鉴于烟气温度高于一般锅炉，所用滤料为针刺毡，以．PTFE+高强玻纤为基布，以P84+PTFE+**玻纤为面层。同时加强除尘器入口的温度监控，当烟气温度超过200℃或低于120℃时报警，而当烟气温度升至220℃时紧急报警。
袋式除尘器主要规格和设计参数见表6。．
表6袋式除尘器主要规格和设计参数
| 名称 | 参数 |
| 处理烟气量／(m3／h) | 500000 |
| 滤袋材质 | P84+PTFE+**玻纤／PTFE+高强玻纤 |
| 滤袋尺寸(直径×长度)／mm | φ160×7000 |
| 过滤面积／m2 | 7600 |
| 过滤速度／(m／min) | 1.1 |
| 入口含尘浓度／(g／m3)(标准状态) | 27.5 |
| 出口含尘浓度／(mg／m3)(标准状态) | ≤30 |
| 设备阻力／Pa | <1300 |
| 除尘器漏风率(％) | ≤1．5 |
3)运行效果：实测结果：烟尘排放浓度为11 mg／m3(标准状态)，设备阻力为1161Pa，除尘器漏风率为1.43％。
 |
